膠球清洗/膠球清洗裝置選擇標準及運行？膠球清洗/膠球清洗裝置選擇標準看系統附件作用有哪些優點。凝汽器水室中隔板的竄通縫隙應予，以免引起循環水短路，而部分球在該縫處停留。水室中除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。循環水流量好保持在設計值，偏差不大于+15%范圍內，亦可根據運行經驗，適當調整上述數值的控制范圍。

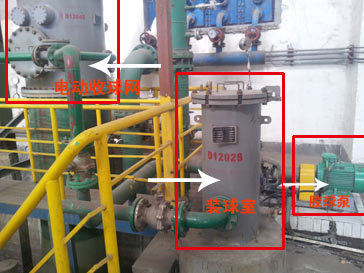

膠球清洗/膠球清洗裝置選擇收球網標準：新型收球網是在相應的管道中設置了一個A型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼。A型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的H型結構。H型結構使水流對網板進行反沖洗，可網上雜物及減少水阻,并解決老式收球網積球卡球的問題,使收球率達94%以上。在投球運行時將網板轉回到原來的A型結構位置上。主要型式有手動(小管徑)和電動(大管徑)兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當循環水管徑大于DN700可雙板分流型收球網。附：收球網安裝，其下法蘭標高應高于膠球泵入口標高。收球網進口前直管的長度一般不應小于循環水管直徑。
膠球清洗/膠球清洗裝置選擇裝球室標準：裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。有JZ-Ⅰ型和JZ-Ⅱ型兩種，JZ-Ⅰ型用于125MW以下機組，JZ-Ⅱ型用于125MW以上機組。其安裝位置應便于運行人員的接近和操作。
膠球清洗/膠球清洗裝置選擇分匯器標準：分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。
膠球清洗/膠球清洗裝置選擇膠球輸送泵標準：膠球輸送泵為單級單吸懸臂式無障離心泵，這種泵在運行中不會(huì )損壞膠球，其泵效高，壽命長。布置時，應能保持運行泵不發生氣蝕。125MW以下機組可選JQ125-11型，配電機型號為Y132M-6(4Kw)，125MW以上機組可選JQ125-22型，配電機型號為Y160L-4(15Kw)。
膠球清洗/膠球清洗裝置選擇電控柜標準：電器柜可控制膠球輸送泵及裝球室的膠球自動投放。當電器柜用于200MW以上機組的程控控制系統時，可與控制室相互配合投放膠球。
膠球清洗/膠球清洗裝置選擇膠球標準:應選
耐磨、質地柔軟富于彈性，材質均勻，硬度適中，氣空均勻貫通，濕態比重1.00-1.15，在5-45℃水溫下，使用期內球內徑不大超標，不老化。使用時濕態球直徑一般比冷卻管內徑大1.0-2.0mm，冷卻管有兩種規格時，以小規格的一種為準，冷卻管口加裝套管口以套管為準選擇膠球。
膠球清洗/膠球清洗裝置系統運行操作
1、投運前準備
1) 膠球用溫水浸泡24小時，對浸泡后不合格的球去出不用。
2) 加球：打開裝球室放氣門，門，將裝球室上蓋打開，放入泡好的膠球，然后將上蓋壓好，將放氣門、門關閉。
3) 排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及閥。
2、運行操作
將收球網操作手輪旋至“收球位置 膠球泵進口閥打開 啟動膠球泵打開裝球室出口閥 將裝球室切換閥打至 “清洗位置” 清洗系統30分鐘。
3、停止操作
將裝球室切換閥打至 “收球位置 ” 膠球泵出口閥打開 停止膠球泵關閉裝球室出口閥 關閉膠球泵進口閥 將收球網操作收輪旋至 “網板反洗” 此時水流對網板進行反沖洗，運行結束。
